変形パス

(2018/12/20 更新)

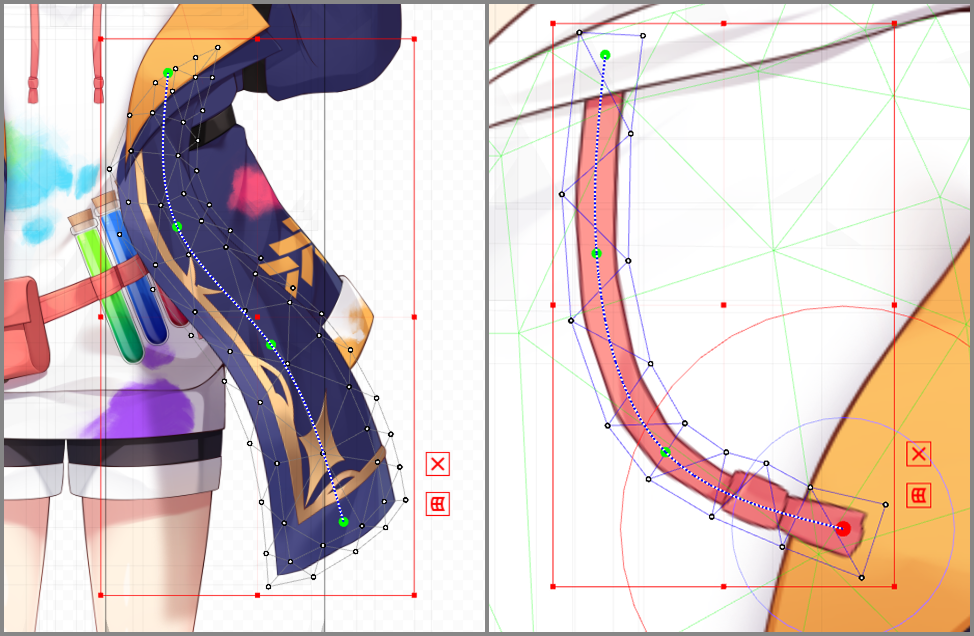

アートメッシュに大きな変形をつけたい場合や、髪の毛や長い布のような柔らかい変形を表現するには、変形パスと使うと簡単かつ綺麗に変形を作ることができます。
さらにCubism 3からは1つのアートメッシュに複数の変形パスを設定することが出来るようになりました。
これにより、マントなどの面積の大きなアートメッシュも思い通りの変形ができるようになります。



変形パスの設定

これが変形パスツールのアイコンになります。

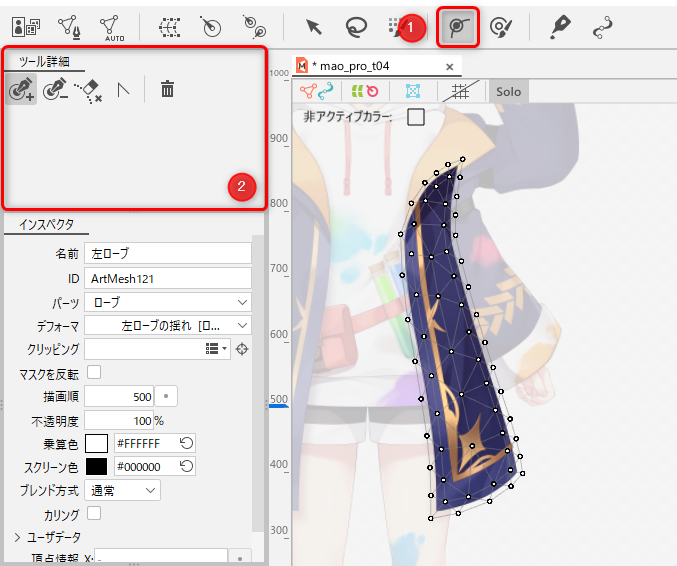

まず、動かしたいアートメッシュを選択した状態で、①の [変形パス] アイコンをクリックすると、
②の [ツール詳細] パレットの表示が切り替わり変形パスの編集が行えるようになります。

②の[ツール詳細] パレットの[コントロールポイントの追加]アイコンが選択されていることを確認します。

この状態でキャンバス上をクリックすると、コントロールポイント(緑の点)が配置されます。

アートメッシュの流れに沿って、コントロールポイントを配置していきましょう。
ドラッグするのではなく、クリックしながら設定していきましょう。

位置を修正したい場合は直接コントロールポイントをドラッグして移動させます。
変形パスの編集モードになっている場合、コントロールポイントを移動させてもアートメッシュは変形しません。



変形パスを使った変形

変形パスモードではコントロールポイントの編集しか行えませんので、設定が終わったらツールバーより [矢印ツール] アイコンをクリックし、モードを切り替えます。

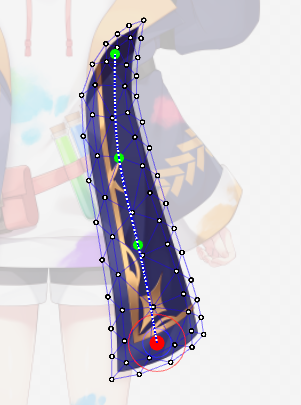

コントロールポイントを動かし、アートメッシュを変形させていきます。





線変形の幅の調整

変形の際、[インスペクタ] 上でアートメッシュ同士の影響度を変更することができます。
これにより、アートメッシュの裏返りを防止したり、間隔をある程度保ったまま緩やかに変形させることが可能です。
逆に、布を裏返したような表現を行いたい場合は[線変形の幅] を小さく設定しましょう。

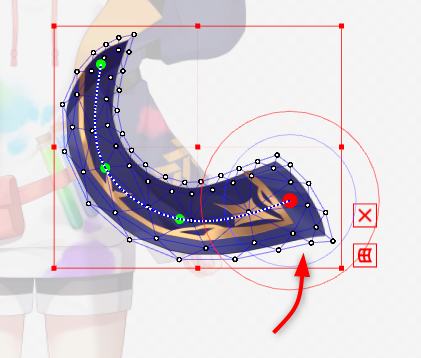

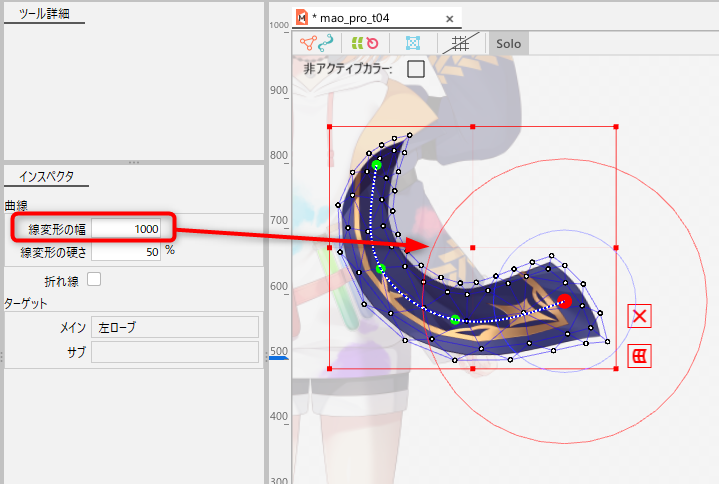

間隔を保ったまま緩やかに変形させたい場合:

線変形の幅の値を大きくするとコントロールポイントの周りにある赤い円が大きくなります。
円の中はメッシュの頂点同士が影響し合い、形状を保とうとするため緩やかに変形します。

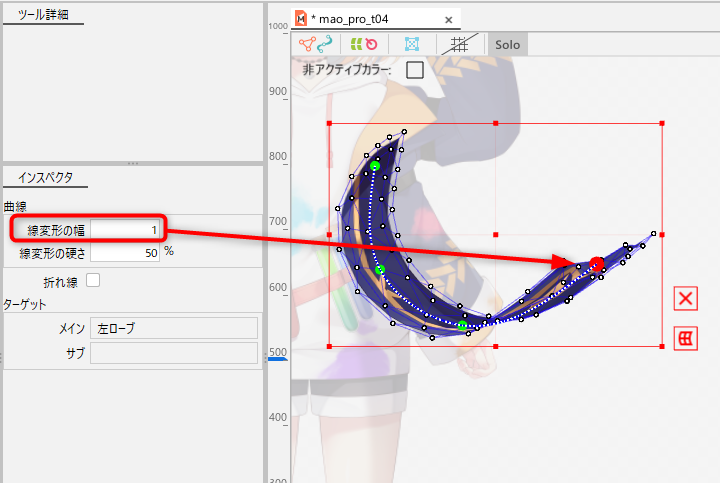

裏返すなどの大きな変形をさせたい場合:

線変形の幅の値を小さくするとコントロールポイントの周りにある赤い円が小さくなります。
メッシュの頂点同士の影響が無くなることにより、裏返ったり、大きく変形します。





線変形の硬さの調整

線変形の硬さは、線変形の幅に設定した範囲の中で、どれぐらい変形に影響するかを設定する項目になります。
影響度は青色の円で表示され、%で影響度を変更することができます。
※参考の画像は見やすいように青色の円の中を水色に着色しています。

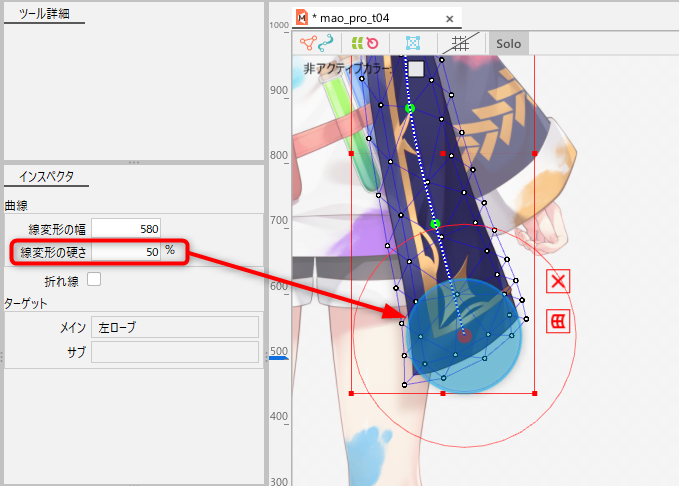

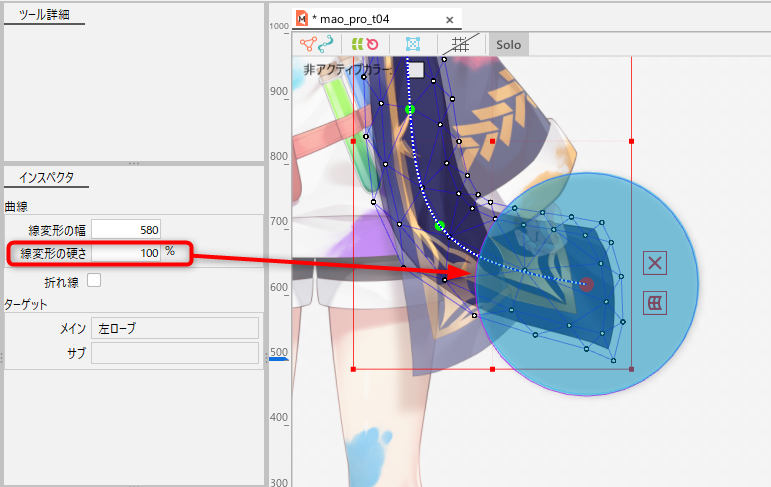

メッシュの形状を維持させたい場合:

線変形の硬さの値を100%にすると、青色の円が線変形の幅で設定した赤色の円に重なります。
こうすることで、水色で塗りつぶされた部分のメッシュが形状を保とうとするため緩やかに変形します。

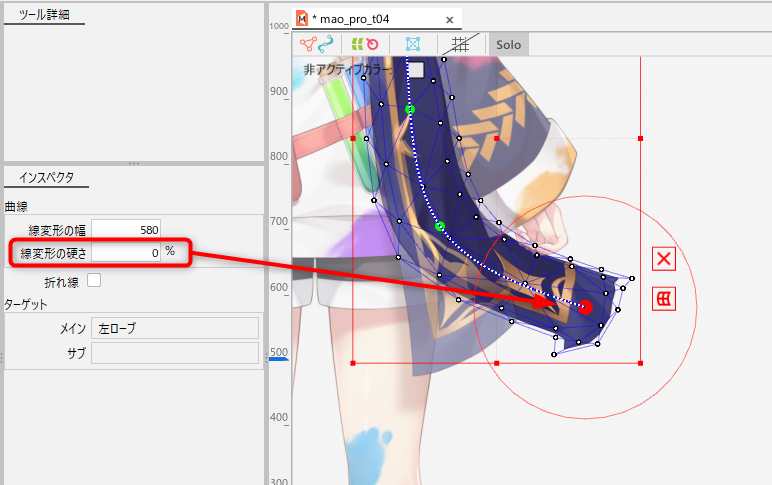

メッシュの形状を大きく変形させたい場合:

線変形の硬さの値を0%にすると、青色の円が中心に向かって小さくなっていきます。
こうすることで、影響度がなくなり、そのままの大きな変形になります。

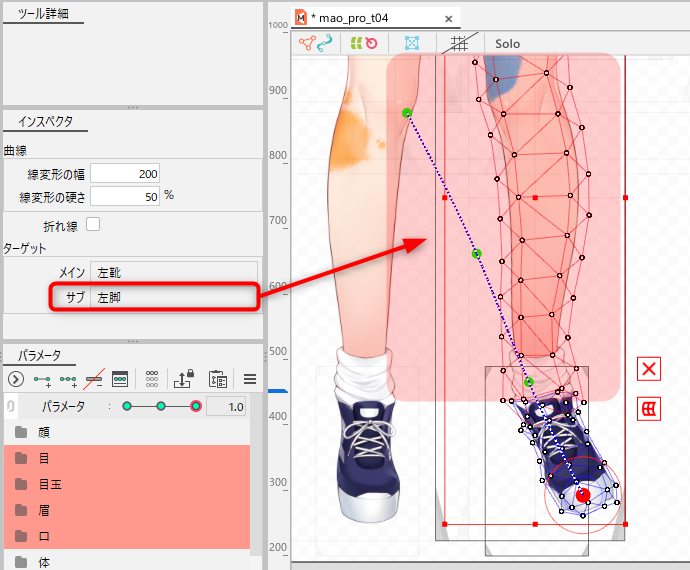

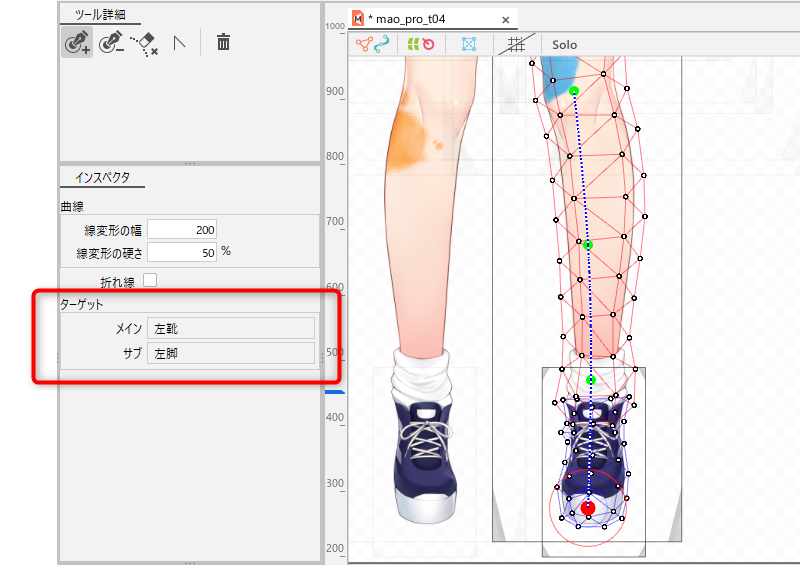

二つ以上のアートメッシュをまとめて動かす変形パスを設定する

複数のアートメッシュをまとめて一つの変形パスで動かすことが可能です。

まとめて動かしたいアートメッシュをすべて選択し、変形パスを設定します。
設定した変形パスを動かすと、まとめて変形させることが出来ます。





アートメッシュに対して複数の変形パスを設定する

変形パスは一つのアートメッシュに対しても、二つ以上のアートメッシュに対しても、それぞれ複数設定できます。

動かしたくない領域がある場合にシルエットの崩れを抑える方法を紹介します。

以下はシルエットが崩れてしまったケースの例です。
画像では二つのアートメッシュの閉じ口を、一つの変形パスで、
まとめて動かそうとして、シルエットが崩れてしまっています。

動かしたくない部分に別の変形パスを配置することにより、以下のようにシルエットを崩さずに変形できます。

Tips
すでに変形パスが設定されているアートメッシュを2つ以上含めて変形パスを配置する際は、編集レベルを切り替えて配置するようにしましょう。



変形パスの編集レベル

変形パスの編集は3段階で切り替えながら編集を行えます。
デフォルトの編集レベルは[2]です。

編集レベル[2]と[3]では、同一アートメッシュに対してそれぞれ別の変形パスを作成できます。

口の変形で使用する場合の便利な使い方の一例を紹介します。
・変形レベル2では上口、下口に、それぞれ変形パスを設定して、開き口を作成
・変形レベル3の変形で、上口、下口をまとめて一つの変形パスで動かし閉じ口の変形を作成

便利な機能なので是非、使ってみて下さい。

編集レベル1

アートメッシュのみ編集できるモードです。
変形パスは非表示になり、細かい微調整を行うことができます。

編集レベル2

変形パスを表示するモードです。
デフォルトは編集レベル[2]です。

下図の作例は口を開けるための変形パスを作成し、表示した状態です。
編集レベル2では上口のアートメッシュと、下口のアートメッシュ、それぞれに変形パスを付けて口の開け閉めを作成しています。

編集レベル3

変形パスを表示するモードです。

下図の作例は口を開けるための変形パスを作成し、表示した状態です。
編集レベル3では上口と下口のアートメッシュ両方を同じ変形パスで編集し閉じ口の変形を作成しています。
