オフスクリーン描画

最終更新： 2025年8月26日

［オフスクリーン描画］の機能について説明します。

オフスクリーン描画 ①従来　②オフスクリーン描画

オフスクリーン描画

オフスクリーン描画について

オフスクリーン描画は、複数のオブジェクトを一旦メモリ内に描画してから、キャンバスに転写する機能です。
メモリ内への描画を経由することで、以下のような表現が可能になります。

• 複数のオブジェクトを描画した後、全体の不透明度を変える。
• 複数のオブジェクトを描画した後、全体をクリッピングする。
• 複数のオブジェクトを描画した後、全体に乗算色やスクリーン色を適用する。
• 複数のオブジェクトを描画した後、全体にブレンドモードを適用する。

対象オブジェクト

オフスクリーン描画は、オブジェクト単位で設定します。
設定可能なオブジェクトは以下の２つです。

• パーツ

使い方

パーツのオフスクリーン描画を有効にすると、パーツ内のオブジェクトをメモリ内に描画します。

パーツでオフスクリーン描画を有効にすると、必ず描画順グループが有効になります。
オフスクリーン描画が有効な間は、描画順グループを変更できません。

設定方法

オフスクリーン描画の設定方法：

設定はインスペクタパレットで行います。

1. 設定を行いたい「パーツ」を選択します。

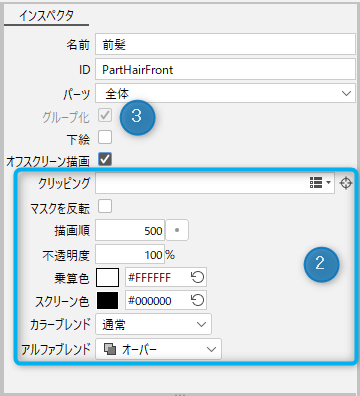

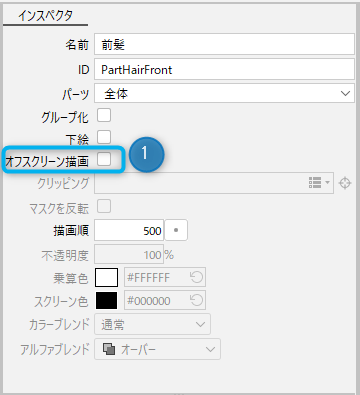

2. インスペクタパレットの［オフスクリーン描画］（①）にチェックを入れます。
3. オフスクリーン描画より下の項目（②）が有効になり、各設定を変更できるようになります。
4. 同時に、自動で［グループ化］（③）にチェックが入ります。

パーツ（オフスクリーン描画が無効）	パーツ（オフスクリーン描画が有効）

オフスクリーン描画のアイコン：

グループ化されたオフスクリーン描画のパーツは、以下のようなアイコンに変わります。

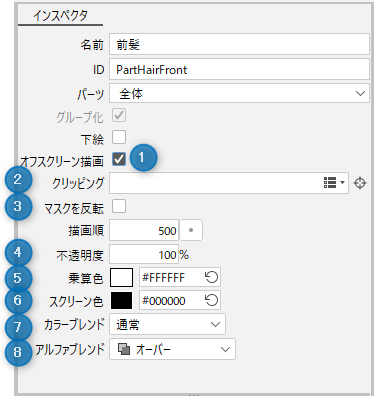

インスペクタの構成

各オブジェクトのインスペクタパレットの表示は以下になります。

番号	項目	説明
1	オフスクリーン描画	チェックを入れるとオフスクリーン描画が有効になります。 有効になると、2以降の項目が変更可能になります。 また、自動的に［グループ化］にチェックが入ります。
2	クリッピング	クリップIDを指定します。 メモリ内に描画したものをキャンバスに転写する際に使用します。 指定できるのは描画オブジェクトのIDのみです。 パーツのIDは指定できません。
3	マスクを反転	チェックを入れるとマスク反転が適用されます。
4	不透明度	不透明度を変更します。 メモリ内に描画したものをキャンバスに転写する際に使用します。
5	乗算色	乗算合成する色を変更します。 メモリ内に描画したものをキャンバスに転写する際に使用します。
6	スクリーン色	スクリーン合成する色を変更します。 メモリ内に描画したものをキャンバスに転写する際に使用します。
7	カラーブレンド	RGBの合成方法を変更します。 メモリ内に描画したものをキャンバスに転写する際に使用します。
８	アルファブレンド	アルファの合成方法を変更します。 メモリ内に描画したものをキャンバスに転写する際に使用します。

パラメータ対応

オフスクリーン描画はパラメータにも対応します。
以下の設定について、パラメータにキーを打つことができます。

• 不透明度
• 乗算色
• スクリーン色

　

　

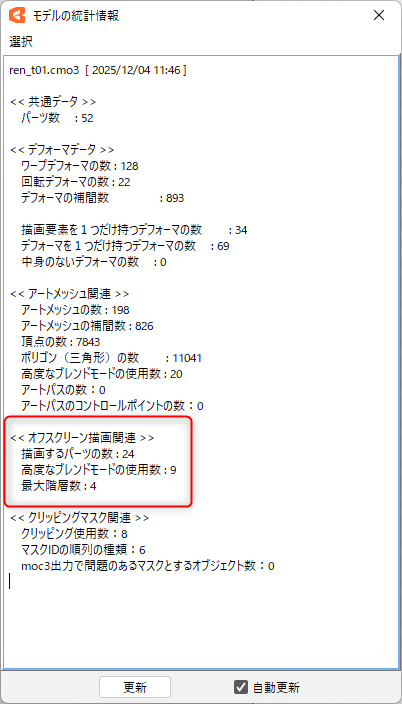

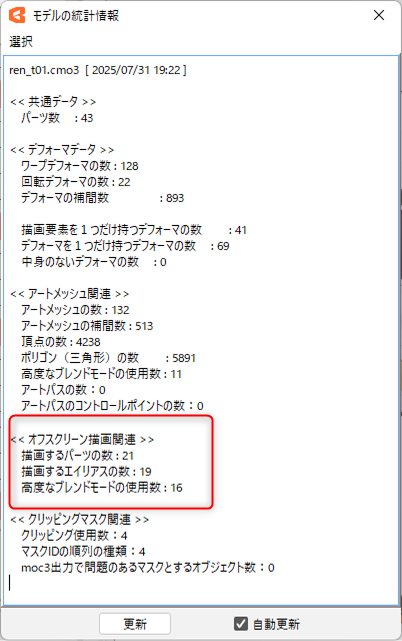

統計情報

［ファイル］メニュー →［モデルの統計情報］から、オフスクリーン描画の描画するパーツの数などを確認できます。
また、Cubism Viewer (for OW)でも統計情報を確認することができます。
