ブレンドモード（alpha）

最終更新： 2025年3月27日

このページにはアルファ版に関する記述が含まれます。

概要

ブレンドモードは、オブジェクトの合成に関する機能です。

従来のCubismでは、ブレンド方式という名称で「加算」や「乗算」といった簡単な合成をサポートしていましたが、Cubism 5.3ではペイントツールのような高度な合成ができるように拡充しました。

ブレンドモードでは、RGBに関する合成であるカラーブレンドとアルファに関する合成であるアルファブレンドを設定できます。
それぞれを組み合わせることで、従来のCubismではできなかった表現が可能になります。

カラーブレンド ①オーバーレイ②スクリーン	アルファブレンド

対象オブジェクト

ブレンドモードは、オブジェクト単位で設定します。
設定可能なオブジェクトは以下の3つです。

• アートメッシュ
• パーツ（オフスクリーン描画が有効な場合）
• エイリアス（オフスクリーン描画が有効な場合）

インスペクタの構成

設定はインスペクタパレットで行います。

番号	項目	詳細
①	カラーブレンド	選択したオブジェクトのRGBに関する合成方法を変更します。 「合成方法」にある中から選択できます。 オブジェクトがパーツの場合は、オフスクリーン描画を有効にすると設定ができます。
②	アルファブレンド	選択したオブジェクトのアルファに関する合成方法を変更します。 「合成方法」にある中から選択できます。 オブジェクトがパーツの場合は、オフスクリーン描画を有効にすると設定ができます。

設定方法の例

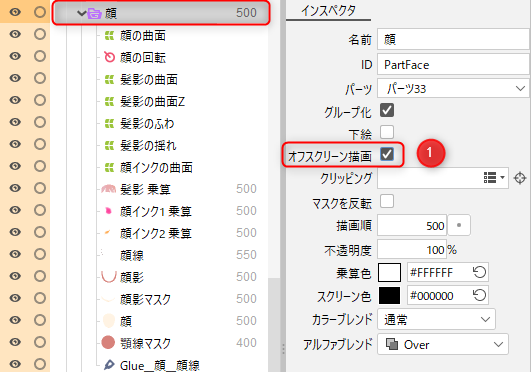

1. ブレンドモードを設定したいオブジェクトの親パーツの［オフスクリーン描画］（①）を有効にします。

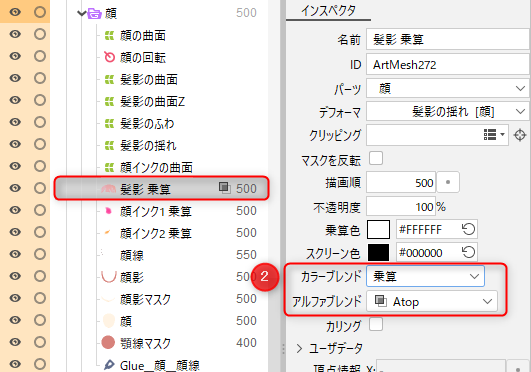

2. オブジェクトにブレンドモード（②）を設定します。

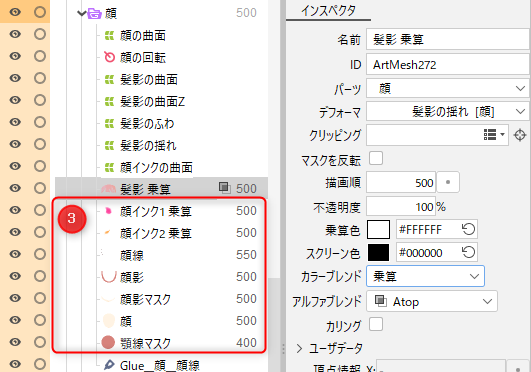

3. パーツ内でブレンドモードを設定したオブジェクトより、描画順が低いオブジェクト（③）に対して合成されます。

オフスクリーン描画を有効	ブレンドモードを設定	パーツ内のオブジェクトに合成

PSDのインポート／エクスポートについて

アートメッシュのカラーブレンドは、PSDのインポート／エクスポートに対応しています。
Photoshopで設定した描画モードをそのままエディタ側のブレンドモードとして取り込むことができます。
また、エディタで設定したブレンドモードをそのままPhotoshopの描画モードに反映することもできます。
ただし、PSDをインポートする際、エディタが対応していない描画モードについては「通常」で取り込みます。
アートメッシュ以外のカラーブレンドについては、PSDのインポート／エクスポートに対応していません。

アルファブレンドはPSDのインポート／エクスポートに対応していません。
PSDをインポートした際には全て「Over」になります。

パーツパレット上の表示

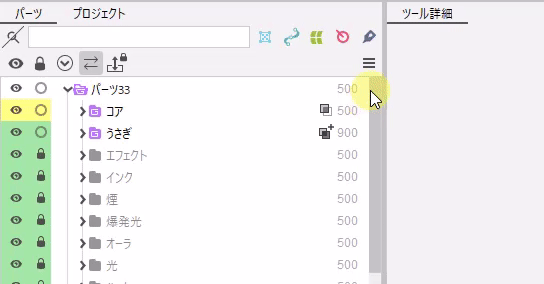

アルファブレンドを「Over」以外に設定したオブジェクトは、パーツパレット上で設定したアルファブレンドのアイコンが表示されます。
アイコンを非表示にしたい場合は、［パーツ］パレットのパレットメニュー→［アルファブレンド］から非表示にすることができます。

合成方法

カラーブレンド

Cubism 5.3のカラーブレンドでは、以下の合成方法をサポートしています。
従来のブレンド方式は、プリマルチプライド形式で合成していましたが、カラーブレンドはストレート形式で合成します。
ただし、「加算（後方互換）」と「乗算（後方互換）」については、この限りではありません。

通常
オブジェクトの色をキャンバスに表示します。
デフォルトでは、こちらに設定されています。

加算
オブジェクトの色をキャンバス上の色に加算します。
加算した際のオーバーフローを考慮し、明るさを抑えます。

加算（発光）
オブジェクトの色をキャンバス上の色に加算しますが、オーバーフローは考慮しません。
このため、加算に比べると明るくなります。

比較（暗）
オブジェクトの色とキャンバス上の色を比較し、暗い方の色を表示します。

乗算
オブジェクトの色をキャンバス上の色に乗算します。
重ねた部分が、暗いカラーになります。

焼き込みカラー
キャンバス上の色を暗くして合成します。
暗い部分はより暗くなるので、コントラストが強くなります。

焼き込み（リニア）
キャンバス上の色を暗くして合成します。
焼き込みカラーと比較すると、全体的に暗くなりクセがありません。

比較（明）
オブジェクトの色とキャンバス上の色を比較し、明るい方の色を表示します。

スクリーン
オブジェクトの色とキャンバス上の色を乗算したような効果になります。
乗算と違い、重ねた部分がより明るくなります。

覆い焼きカラー
キャンバス上の色を明るくして合成します。
焼き込みカラーとは逆にコントラストが弱くなります。

オーバーレイ
キャンバス上の色が暗い場合は乗算し、明るい場合はスクリーンで合成します。

ソフトライト
オブジェクトの色が暗い場合は焼き込みカラーのように合成し、明るい場合は覆い焼きカラーのように合成します。

ハードライト
オブジェクトの色が暗い場合は乗算のように合成し、明るい場合はスクリーンのように合成します。

リニアライト
オブジェクトの色が暗い場合は明るさを落とし、明るい場合はより明るくして合成します。

色相
キャンバス上の色の輝度と彩度、オブジェクトの色の色相を組み合わせて表示する色を作ります。

カラー
キャンバス上の色の輝度、オブジェクトの色の色相と彩度を組み合わせて表示する色を作ります。

加算（後方互換）
従来のCubismでの「加算」です。
新しく追加した「加算」と区別するために、名前を変えています。
こちらはプリマルチプライド形式で色を加算します。
この合成方法を選択した場合、アルファブレンドは無視されます。

乗算（後方互換）
従来のCubismでの「乗算」です。
新しく追加した「乗算」と区別するために、名前を変えています。
こちらはプリマルチプライド形式で色を乗算します。
この合成方法を選択した場合、アルファブレンドは無視されます。

アルファブレンド

アルファブレンドについては、以下の合成方法をサポートしています。

Over
キャンバス上のアルファとオブジェクトのアルファを合成します。
デフォルトでは、こちらに設定されています。

Atop
キャンバス上のアルファを使用します。
重ねるオブジェクトがクリッピングされたような見た目になります。

Over	Atop

通常のクリッピングマスクよりフチの部分を綺麗な見た目にできます。

クリッピング	Atop

Out
キャンバス上のアルファとオブジェクトのアルファの反転した値を乗算します。
キャンバス上の絵をオブジェクトで切り抜いたような見た目になります。

Over	Out

Conjoint Over
下に重なっているオブジェクトとアルファを比較して、大きい方のアルファになるように合成します。
例えば、不透明度が30%のオブジェクトに不透明度が60%のオブジェクトを重ねた場合、重なった部分の不透明度が60%になります。
「Over」では下に重なっているオブジェクトが透けたような見た目になりますが、「Conjoint Over」だと重なっている不透明度が低いオブジェクトは透けないような見た目になります。

Over	Conjoint Over

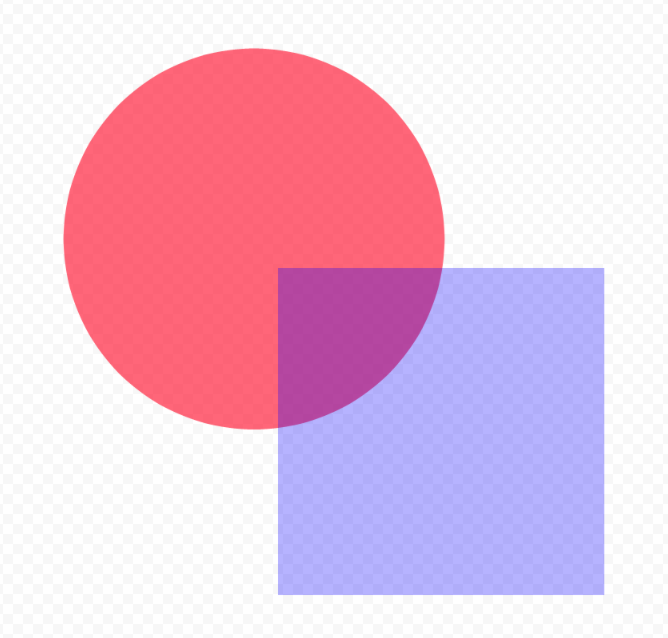

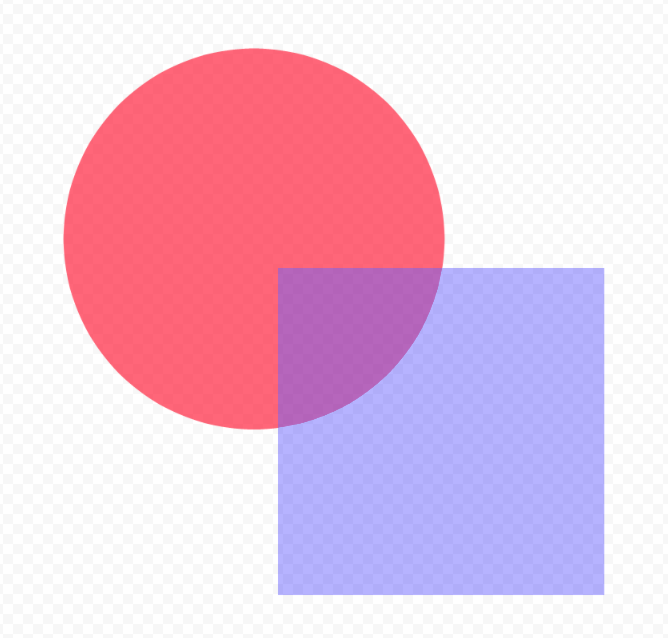

不透明度が60%のオブジェクトに不透明度が30%のオブジェクトを重ねた場合も、重なった部分の不透明度が60%になります。
重なった部分の見た目は、「Over」に比べて薄い見た目になります。

Over	Conjoint Over

Disjoint Over
下に重なっているオブジェクトとアルファを加算するように合成します。
例えば、不透明度が30%のオブジェクトに不透明度が60%のオブジェクトを重ねた場合、重なった部分のアルファが加算されてより濃く強調された見た目になります。

Over	Disjoint Over

線と塗りのオブジェクトを分けている場合、その間に隙間が見えているときに「Disjoint Over」を利用すると隙間が埋められているような見た目にすることもできます。

Over	Disjoint Over

制限事項

キャンバスによる影響

現在の実装では、合成処理に関して下にあるキャンバスによる影響を受け、キャンバスと合成したような見た目になります。
下図の例では、真ん中の円形のアートメッシュのカラーブレンドを「オーバーレイ」にしていますが、円形の下にあるキャンバスの市松模様と合成したような見た目になっています。
アルファブレンドも同様にキャンバスによる影響を受けます。
これに関しては、影響を受けないように変更するかどうか検討中です。

キャンバスの影響を受けないようにするには、オフスクリーン描画を有効にしたパーツを配置し、その中に各オブジェクトを配置するようにしてください。

組み込み用ファイルの書き出し

alpha版では、組み込み用ファイルの書き出しには対応していません。

画像書き出しで加算(発光)の描画がおかしい

画像書き出しで加算(発光)の描画がおかしくなる現象を確認しております。
この問題については、現在、調査中で、製品版までには対応する予定です。
