工具细节面板

最終更新： 2025年8月26日

在工具细节面板中，显示了各所选工具的详细项目，并且可以进行各种设置。

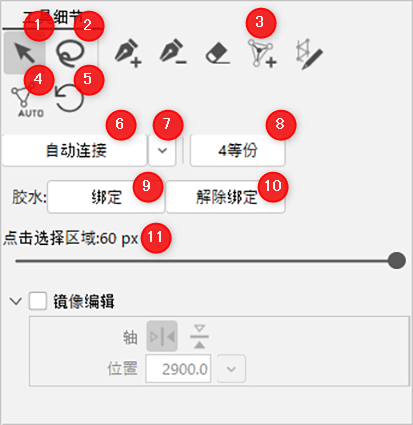

手动编辑网格

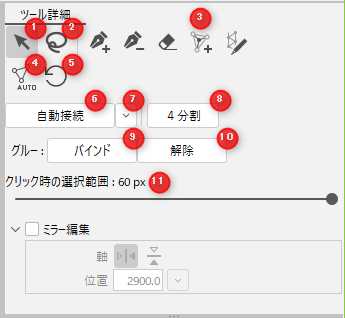

编号	项目	详细
①	选择/编辑	选择并移动网格的顶点。
②	套索选择	使用套索批量选择网格的顶点。
③	增加顶点	通过使用画笔进行跟踪来增加顶点。
④	自动网格生成	您可以打开自动网格生成对话框。
⑤	自动连接	自动连接顶点。 您可以从右侧的按钮中选择两个选项。
⑥	选择自动连接方式	网格重建： 启用后，仅考虑顶点重绘网格线。如果您想保留自己连接的线，请禁用该功能。 保持边轮廓： 启用后，会在保持轮廓的同时自动生成。 使用扭曲的纹理（睫毛、头发等）是有效的，因为它不会连接额外的线条。 为了在“保持边轮廓”有效的状态下执行自动生成，需要预先连接所有顶点的轮廓。
⑦	网格4等份	在保持形状的同时将网格分成4等份。
⑧	胶水绑定	绑定（吸附）“胶水”。
⑨	胶水解除绑定	解除绑定（吸附）“胶水”。
⑩	单击时的选择范围	如果难以选择顶点，请增加该数值以使其更易于选择。

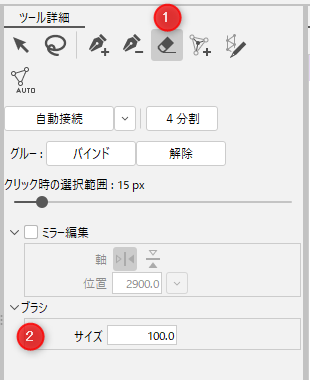

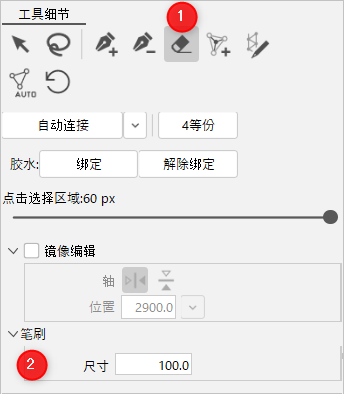

编号	项目	详细
①	橡皮擦	拖动时删除网格的顶点和边（线）。
②	尺寸	变更笔刷的大小。您也可以通过[B] + 拖动进行变更。

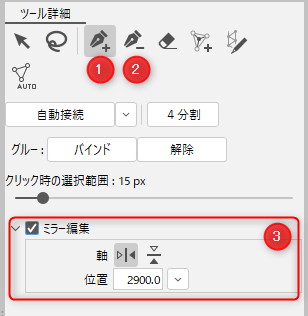

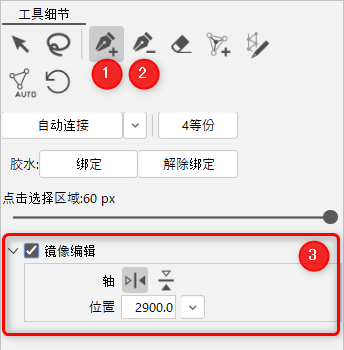

编号	项目	详细
①	追加顶点	追加网格的顶点。
②	删除顶点和边（线）	删除网格的顶点和边（线）。
③	镜像编辑	镜像编辑： 如果选中它，您将能够执行镜像编辑。 轴： 在[垂直]或[水平]中显示作为编辑基准的轴。 轴位置： 以px为单位调整显示轴的位置。 通过单击右侧的按钮，您可以选择在[画布中心]或[所选顶点的中心]显示轴。

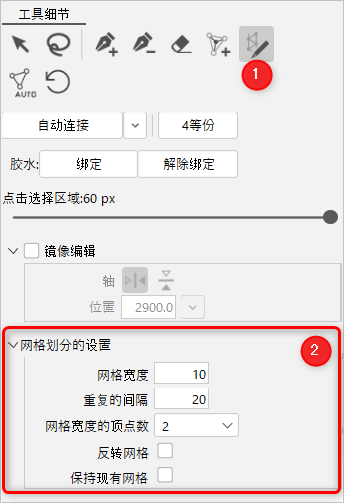

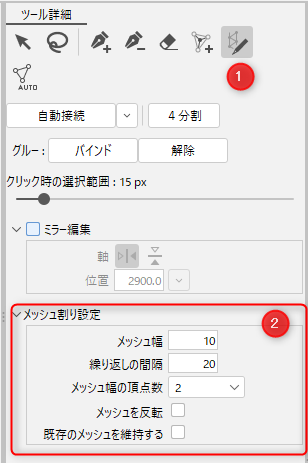

编号	项目	详细
①	按笔触进行网格划分（beta）	根据拖动创建的路径生成网格。
②	网格划分的设置	网格宽： 您可以以笔触为中心，调整网格的全体宽度。 重复的间隔： 您可以调整网格划分的间隔。 由于数值是间隔的距离，数值越小，间隔越窄，数值越大，间隔越宽。 网格宽的顶点数： 您可以从3种不同的网格划分方式中进行选择。 反转网格： 当网格宽的顶点数为2时，将反转第一个和最后一个网格的边界方向。 保持现有网格： 如果未选中，重叠的边和顶点将被删除。 此外，选中后，它不会被删除并被保持。

有关详细信息，请参考“手动编辑网格”。

变形路径编辑

编号	项目	详细
①	追加控制点	追加控制点。
②	删除控制点	删除控制点。
③	删除路径	仅删除路径，留下控制点。
④	折线	使单击的控制点部分成为折线。
⑤	删除当前编辑级别中的转换路径	删除当前编辑级别中与选定绘制物件对应的所有转换路径。

有关详细信息，请参考“转换路径”。

笔刷选择工具/变形笔刷工具

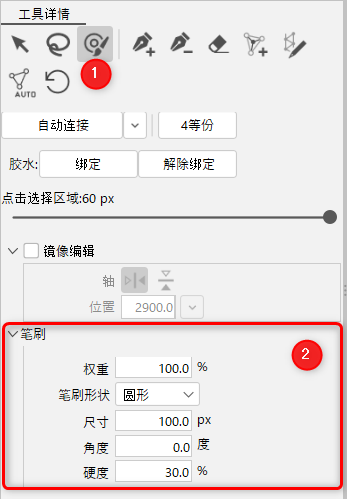

笔刷选择工具时	变形笔刷工具时

编号	项目	详细
①	变形笔刷	您可以变换顶点以使用笔刷进行绘制。
②	扩展笔刷	您可以通过扩展顶点来使顶点变换，就像用笔刷绘画一样。
③	弯曲变形器整形笔刷	弯曲变形器分割点可以像用笔刷绘制一样排列。
	权重	变更笔刷的权重。 比率越大，[权重颜色]（默认为红色）越深。 * 使用笔刷选择工具时，您还可以调整手写板的笔压。 另外，比例越大，使用[箭头工具]移动时越容易拉动。
	笔刷形状	您可以从以下笔刷形状中进行选择。 ·圆形 ·正方形 ·线
	尺寸	变更笔刷的大小。您也可以通过[B] + 拖动进行变更。
	角度	变更笔刷的角度。您也可以通过[C]+拖动进行变更。
	硬度	变更笔刷的硬度。您也可以通过[V] +拖动进行变更。
	权重颜色	变更所选状态的颜色。 默认：#80FF0000

有关详细信息，请参考“变形笔刷”。

编辑胶水

编号	项目	详细
①	胶水权重A：B	通过拖动两个顶点的权重（权重）比进行调整。 结合时为各50%的比例，调整100%的哪一侧放权重的比例。
②	胶水权重A	仅调整以红色着色的图形网格顶点的权重比。
③	胶水权重B	仅调整以绿色着色的图形网格顶点的权重比。
④	吸附胶水	在拖动因②和③调整而分离的两个顶点的同时重新进行结合。
	权重	百分比越高，调整速度越快。 如果要进行微调，请降低百分比以进行微调。 您还可以调整钢笔标签上的笔压。
	尺寸	您可以通过更改笔刷大小来更改调整时的影响范围。 您也可以通过[B] + 拖动进行变更。
	硬度	变更笔刷的硬度。您也可以通过b[V]+拖动进行变更。
	权重颜色	设置直观表示状态的权重颜色部分的不透明度。

有关详细信息，请参考“胶水”。

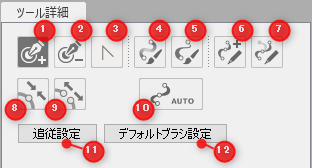

图形路径工具

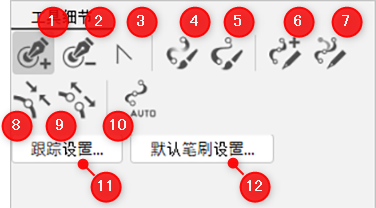

编号	项目	详细
①	追加控制点	追加控制点。
②	删除控制点	删除控制点。
③	折线	使单击的控制点成为折线。
④	调整控制点中设置的不透明度	您可以设置控制点的不透明度。
⑤	调整控制点中设置的宽度	您可以设置控制点的线宽。
⑥	使用笔触创建图形路径	通过在视图上拖动的同时绘制图形路径来创建。
⑦	使用笔触编辑图形路径	编辑时选择要变换的图形路径的顶点对其进行绘制。
⑥	打开自动图形路径生成对话框	打开自动图形路径生成对话框。
⑧	连接图形路径	将选择的控制点相互连接。
⑨	拆分图形路径	在选择的控制点进行拆分。
⑩	自动图形路径生成	打开自动图形路径生成对话框。
⑪	后续设置	打开后续设置菜单。
⑫	默认笔刷设置	打开默认笔刷设置对话框。

有关详细信息，请参考“关于图形路径”。

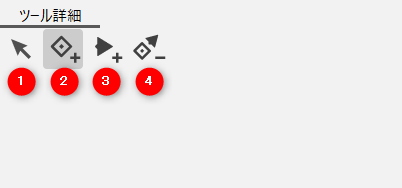

参数控制器

编号	项目	详细
①	选择和编辑控制器	单击视图上的控制器进行选择。 当您选择控制器时，控制器信息将显示在检查器中。 也可以多选，所选控制器将以红框突出显示。 通过选择并拖动控制器，可以移动图形网格上的控制器座标。
②	追加单点控制器	在模型中设置单点控制器。 当您单击视图上的模型时，前面的图形网格就会被追加一个单点控制器。
③	追加方向控制器	在模型中设置具有方向信息的控制器。 当您在视图上拖动模型时，起点控制器放置在拖动起点处，终点控制器设置在拖动终点处。 指定为终点的图形网格必须与起点属于同一个模型轨道。
④	删除控制器	单击参数控制器将其删除。

有关详细信息，请参考“关于参数控制器”。
