弯曲变形器
最終更新： 2024年8月27日
弯曲变形器特征
您可以通过将物体的父级设置为弯曲变形器来变换内部的物体。
您还可以调整大小和不透明度。
由于可以使用弯曲变形器批量变换多个物体，因此它对于摇动对象和更改面部方向很有用。
创建弯曲变形器
1. 单击[创建弯曲变形器]。

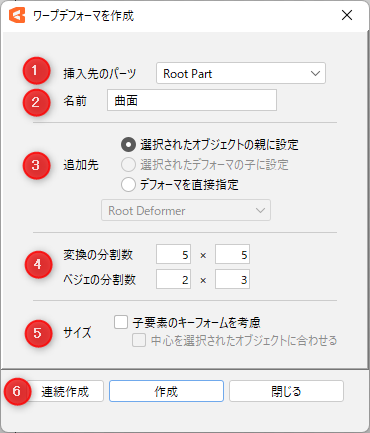

2. 打开[创建弯曲变形器]对话框。
输入所需的设置并单击[创建]按钮后，将在视图上创建一个弯曲变形器。
| No. | 名称 |
说明 | |
| 1 | 插入目标部件 | 选择插入目标部件。 | |
| 2 | 名称 | 设置新弯曲变形器的名称。 您还可以应用所选物体名称。有关详细信息，请参考“环境设置”。 |
|
| 3 | 追加目标 | 选择新弯曲变形器的追加目标。 关于父子结构的设置方法，请参考“父子结构设置”。 |
|
| 4 | 贝塞尔的分割数 | 设置贝塞尔的分割数。 | |
| 转变的分割数 | 设置转变的分割数。 | ||
| 5 | 尺寸 | 考虑子元素的关键点 | 考虑到与子元素物体关联的关键点的所有形状，创建一个尺寸不突出的弯曲变形器。 |
| 与选择中心的物体对齐 | 在与一个或多个选定物体的中心对齐的位置创建弯曲变形器。 | ||
| 6 | 连续创建 | 在不关闭对话框的情况下连续创建弯曲变形器。 | |
| 创建 | 创建弯曲变形器并关闭对话框。 | ||
| 关闭 | 不创建弯曲变形器并关闭对话框。 | ||
3.在视图上根据物体调整弯曲变形器的位置和大小。
即可创建了弯曲变形器。
Tips
如果您只想调整包含图形网格的变形器的大小，您可以使用Ctrl + 拖动仅调整变形器的大小，而不会使内部的图形网格变换。
贝塞尔的分割数与转变的分割数
创建弯曲变形器时，可以设置贝塞尔的分割数和转变的分割数。
贝塞尔的分割数
贝塞尔的分割数表示由可编辑控制点分隔的分割数。
随着数量的增加，控制点和手柄的数量也会增加，从而可以精细变换。
但是，调整工作会相应增加，敬请注意。
通常，使用“2 × 2”～“3 × 3”。
转变的分割数
设置宽 × 长的分割数。数量越多，则变换越会跟随变形器的形状。
如果设置很多，计算处理会增加，操作可能会变得繁重，所以通常设置为“5 × 5”。

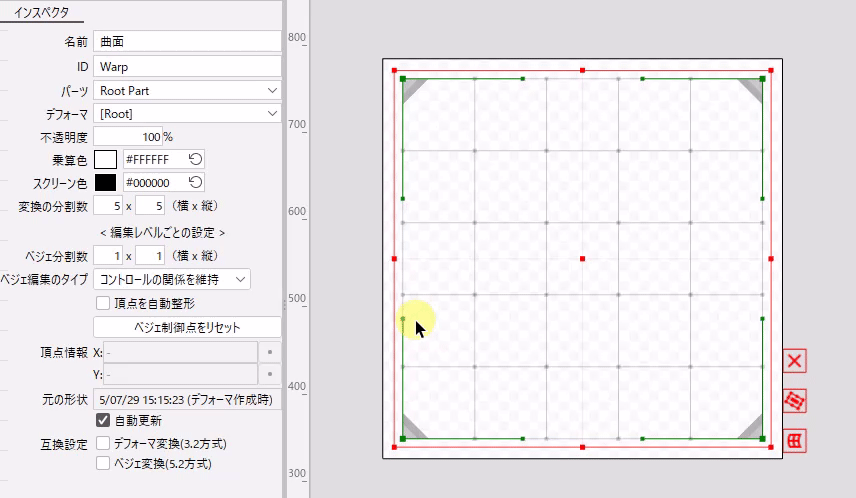

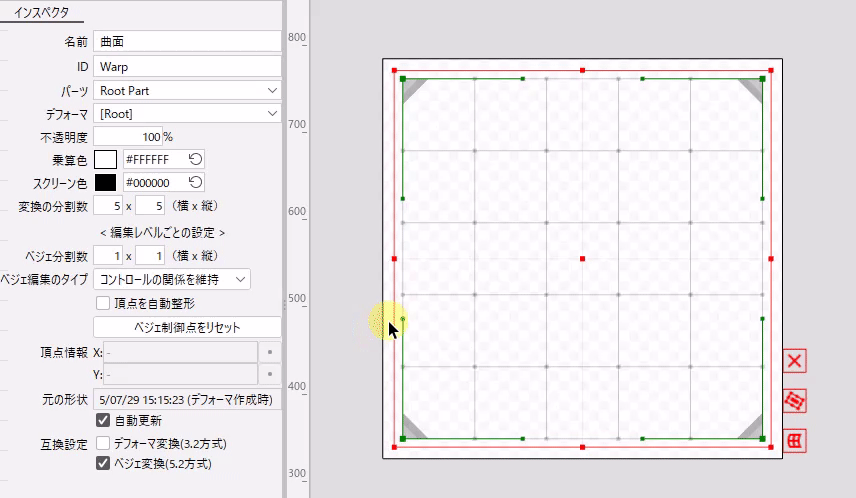

贝塞尔编辑类型

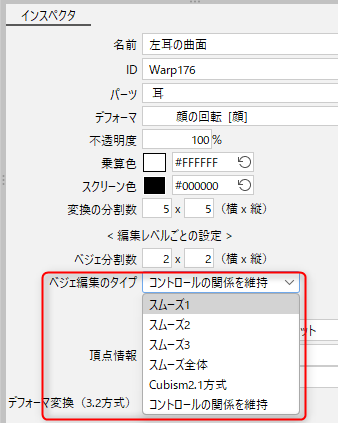

您可以选择检查器中的[贝塞尔编辑类型]。
- 顺畅1～3：数字越大，移动控制点时的影响程度越大。
- 顺畅全体：它会影响相当广泛的范围。
- Cubism 2.1模式：它具有与常规控制点相同程度的影响。
- 保留操作结构：Cubism 2.1模式 + 贝塞尔曲线的形状在保持其位置的同时变换。
弯曲变形器转变
Cubism 2、Cubism 3.2之前的弯曲变形器为了提供3D效果，在创建梯形透视图会出现失真的情况。
（尤其是直线部分）
从3.3开始，对弯曲变形器的变换算法进行了回顾，使其可以进行更漂亮的变换。
| 3.2方法 |  |
| 3.3方法 |
但是，如果您正在调整失真，例如使用3.2或更低的版本创建模型等，外观可能会发生变化。
这个新方法可以从3.3开始使用，但是可以选择是使用旧方法还是新方法，
请根据用途进行切换。

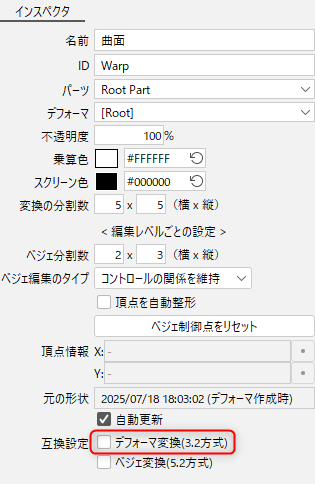

可以通过选中检查器中的[变形器转变（3.2方法）]来变更设置。
至于动作速度和常规变形器没有区别，所以您可以通过SDK使用新方法，不用担心。
变形器编辑级别
您可以在3步切换时编辑变形器。
默认编辑级别为[2]。
【编辑级别1】
在此模式下，您只能编辑转变分割数交点的[分割点]。
由于控制点是隐藏的，所以用于微调。
【编辑级别2】
在此模式下，您可以编辑所有设置的贝塞尔的分割数交点处的[控制点]和分割点。
默认情况下设置为此模式。
【编辑级别3】
在此模式下，您可以编辑所有1 × 1（仅限外框）贝塞尔的分割数交点处的[控制点]和分割点。
当您想在粗略编辑时使用此选项。
弯曲变形器编辑
您可以通过在拖动时按住键盘上的一个键来编辑弯曲变形器，而不影响子级。
请参考以下图表了解更多详细信息。
* Mac用户请将[Ctrl]替换为[Command]后浏览
| 快捷键 | 边界框中的全体编辑 | 编辑控制点和分割点 |
|---|---|---|
| Drag | 变换（移动/放大/旋转） | 移动控制点 |
| Shift + Drag | 在保持纵横比的同时变换 | 仅水平或垂直移动控制点 |
| Alt + Drag | 在中心附近变换 | 【无】 |
| Alt + Shift + Drag | 保持纵横比的同时在中心附近变换 | 【无】 |
| Ctrl + Drag | 不影响物体，进行变换（移动/放大/旋转） | 移动而不影响物体 |
| Ctrl + Shift + Drag | 不影响物体，在保持纵横比的同时变换 | 不影响物体，仅水平或垂直移动 |
| Ctrl + Alt + Drag | 不影响物体，在中心附近变换 | 【无】 |
| Ctrl + Shift + Alt + Drag | 不影响物体，保持纵横比的同时在中心附近变换 | 【无】 |
