形状的特殊粘贴

最終更新: 2025年8月26日

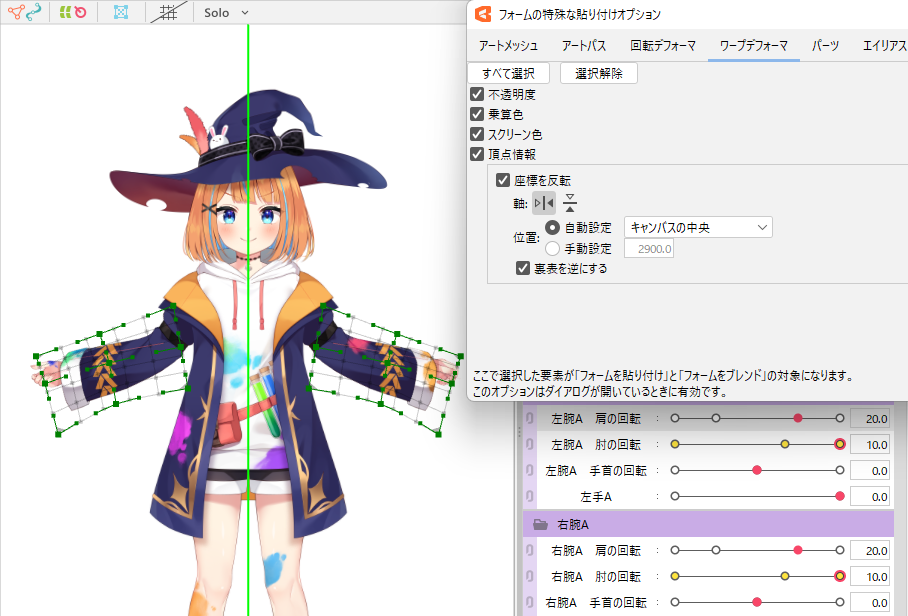

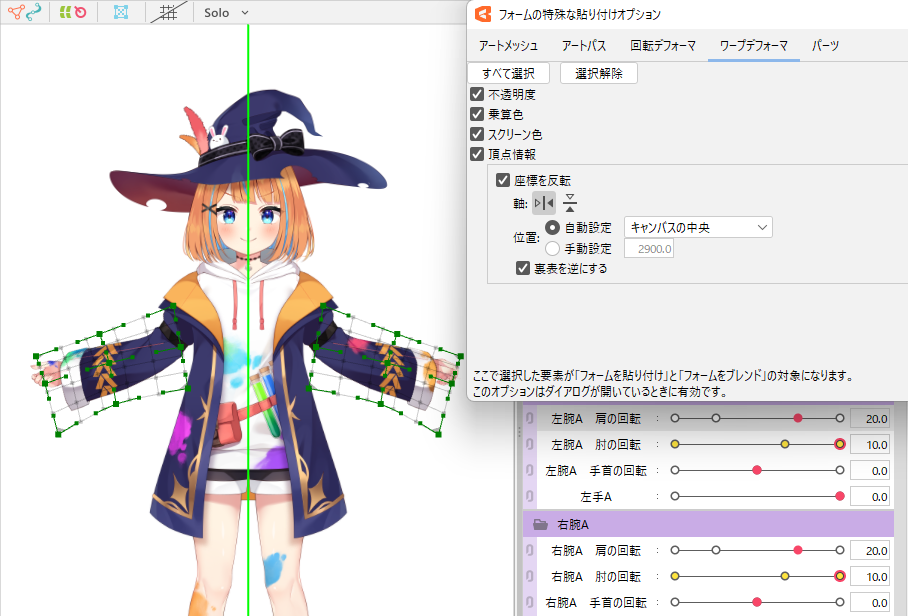

此功能允许您在粘贴形状时选择任意属性,例如[不透明度],[绘制顺序],[正片叠底色/屏幕色]、[顶点信息],然后将其粘贴到关键点中。
还可以粘贴水平反转的形状。

关于形状的特殊粘贴选项

您可以通过执行[建模]菜单 → [形状的编辑] → [形状的特殊粘贴选项]或单击参数面板右上角的按钮来显示对话框。

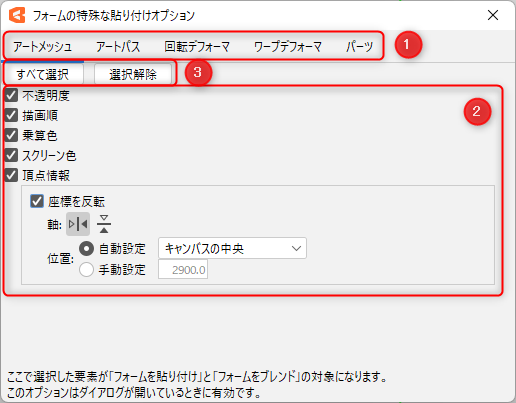

关于对话框

编号项目详细
1物体您可以在选项卡选择每个物体的属性。
2属性您可以为选定的物体选择属性。
这里选择的元素将会成为[粘贴形状]和[混合形状]的对象。
3全选/取消选择您可以选择或取消选择所有选定物体的属性。

关于属性:
可选择的属性根据物体而有所不同,请参见下表。

物体可选属性
图形网格不透明度、绘制顺序、正片叠底色、屏幕色、顶点信息(反向座标)
图形路径不透明度、绘制顺序、正片叠底色、屏幕色、顶点信息(反向座标)、线宽、线条颜色、不透明度(控制点)、折线
旋转变形器不透明度、正片叠底色、屏幕色、角度(反转正负)、顶点信息(反向座标)、倍率
弯曲变形器不透明度、正片叠底色、屏幕色、顶点信息(反向座标)
部件不透明度、绘制顺序、正片叠底色、屏幕色
绘制实例不透明度、绘制顺序、正片叠底色、屏幕色

使用方法:
选择需要粘贴的属性后,执行[复制形状]和[粘贴/混合形状],然后粘贴到关键点中,即可仅粘贴该属性的设置。
具体使用方法请见下方【使用示例】。

注意事项

形状的特殊粘贴是仅在显示对话框时有效的功能。

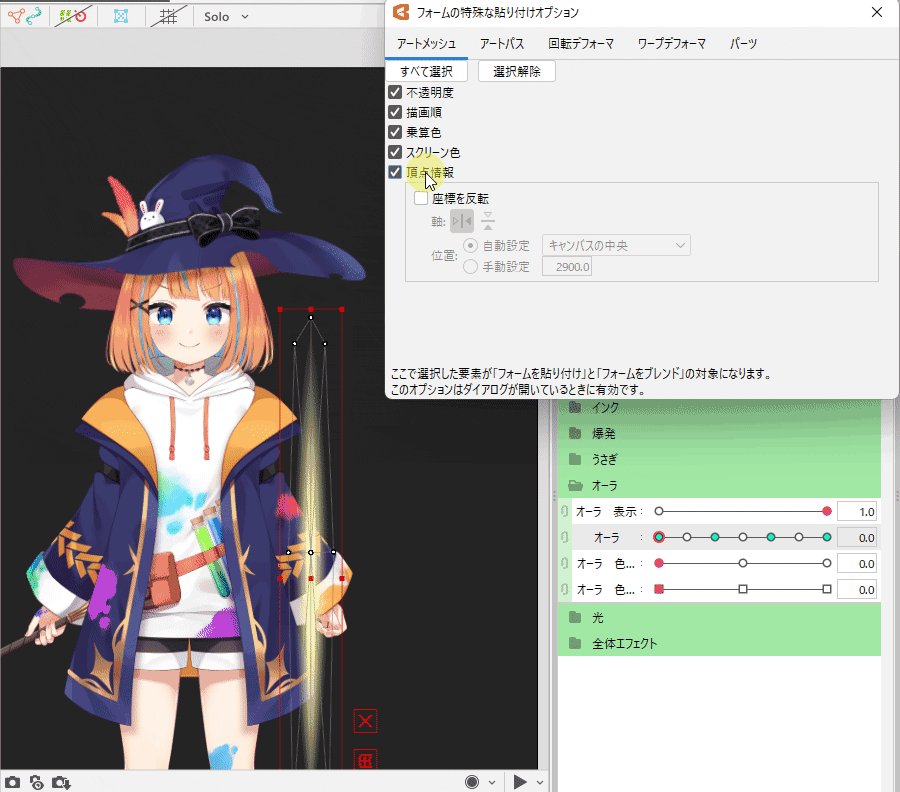

【使用示例】仅粘贴正片叠底色/屏幕色

步骤:

  1. 在图形网格选项卡上勾选[正片叠底色]、[屏幕色]属性
  2. 将[正片叠底色]、[屏幕色]设置为黄色,并使用参数值(0.0)执行[复制形状]
  3. 在粉色的图形网格中使用参数值(10.0)执行[粘贴形状]
  4. 参数值(10.0)的关键点仅应用黄色的[正片叠底色]和[屏幕色]设置
TIPS

[粘贴/混合形状]时,顶点信息不会应用于复制对象与顶点数不同的物体。
但是,除了顶点信息之外的属性也可以粘贴和混合。

翻转形状粘贴的方法

本节介绍5.2.00版追加的[翻转形状粘贴]功能。
当启用属性的[顶点信息]时,可以使用[反向座标]功能。

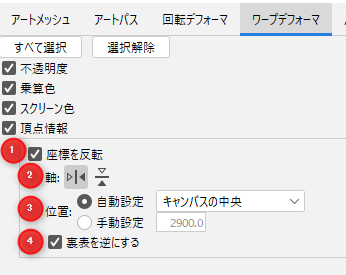

顶点信息[反向座标]

编号项目详细
1反向座标勾选后允许您执行各设置。
同时,画布上会显示一个绿色的轴。
2“垂直”按钮。将纵向显示一个绿色轴,允许您进行水平反转。
“水平”按钮。将横向显示一个绿色轴,允许您进行垂直反转。
3位置可以通过[自动设置]或[手动设置]设置反转中心位置。

自动设置:
可以选择“画布中心”、“选定的物体中心”或“父变形器中心”。
手动设置:
在画布上设置任意座标。
4反转正面和背面
(仅弯曲变形器)
您可以设置反转时如何处理正面和背面。
* 除弯曲变形器外,不会显示此信息。

选中时:
由于反转计算是在将正反面反转后进行的,因此只有位置会反转,而物体仍保持正面朝上。

未选中时:
为了计算每个顶点的位置,使其成为以轴为中心的镜像位置,将沿着朝您旋转的轨迹移动,然后反转。

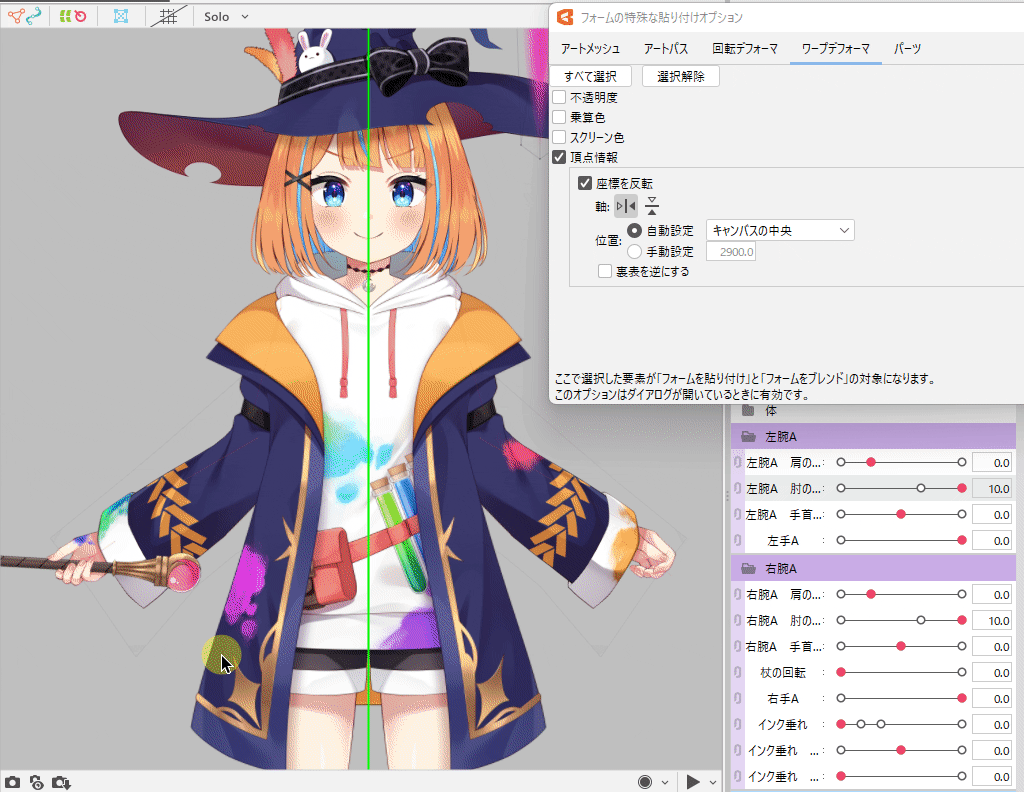

【使用示例】反转并粘贴弯曲变形器的形状

以下参考中,将[轴]设置为垂直,将[位置]设置为画布中心。
如果取消勾选[反转正面和背面],并执行[复制/粘贴形状],就能像下图这样粘贴反转的形状。

角度[反转正负]

编号项目详细
1角度
(仅旋转变形器)
选中后即可设置反转正负。
* 除旋转变形器外,不会显示此信息。
2反转正负切换旋转角度的正负。

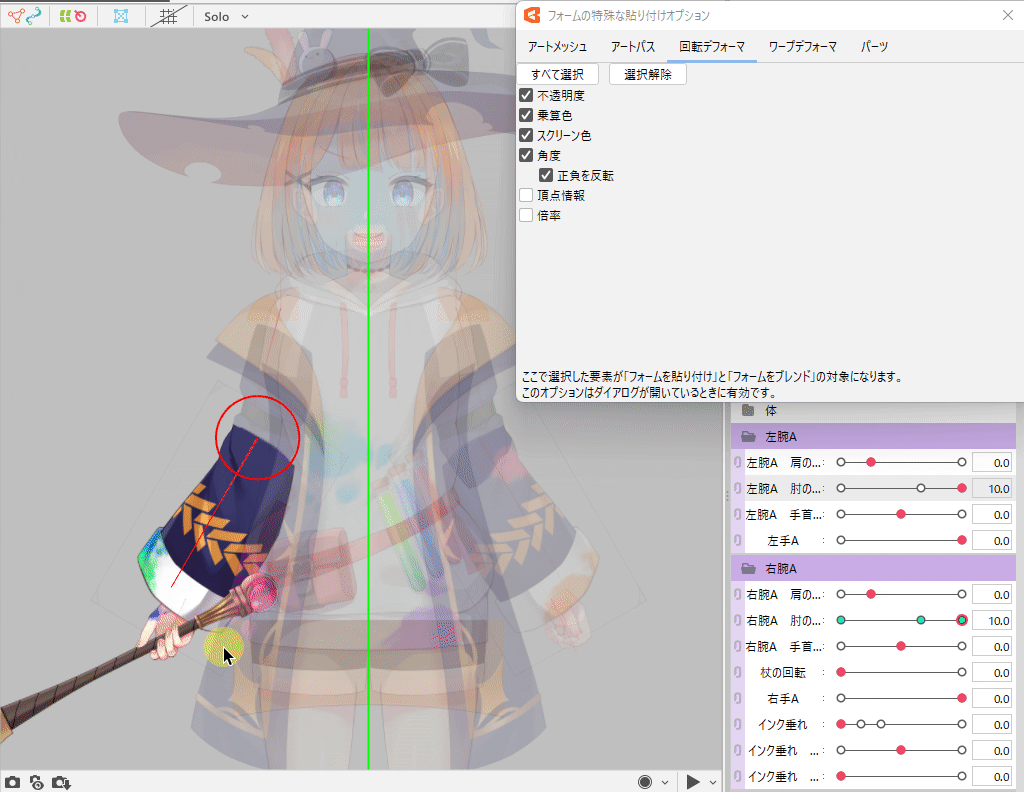

【使用示例】反转并粘贴旋转变形器的角度

如果勾选[反转正负],并执行[复制/粘贴形状],则能像下图这样反转并粘贴旋转变形器的角度。
