变形器验证功能

最終更新： 2024年2月13日

如果顶点超出父弯曲变形器，则子变形器、图形网格会过载且数据量很大。
（有关详细信息，请参考“建立父子结构时的注意事项”。）

在这里将介绍以易于理解的方式可视化从变形器突出的顶点的功能。

变形器子级物体的验证

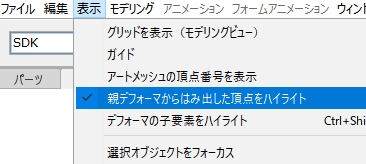

点击[显示]菜单 → [强调显示从父变形器伸出的顶点]，启用变形器验证功能。

如果子变形器或图形网格的顶点超出父弯曲变形器，顶点的颜色将变为如下所示的浅蓝色。

即使顶点突出也不会导致动作出现问题，但如果在模型创建过程中检测到突出，建议进行调整。

变形器验证

如果父变形器有突起，您可以通过执行变形器验证来识别对象顶点。

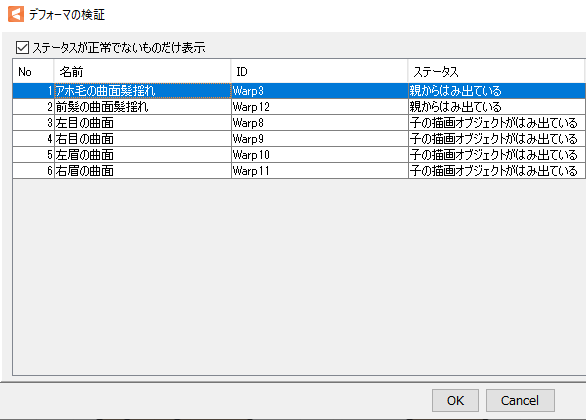

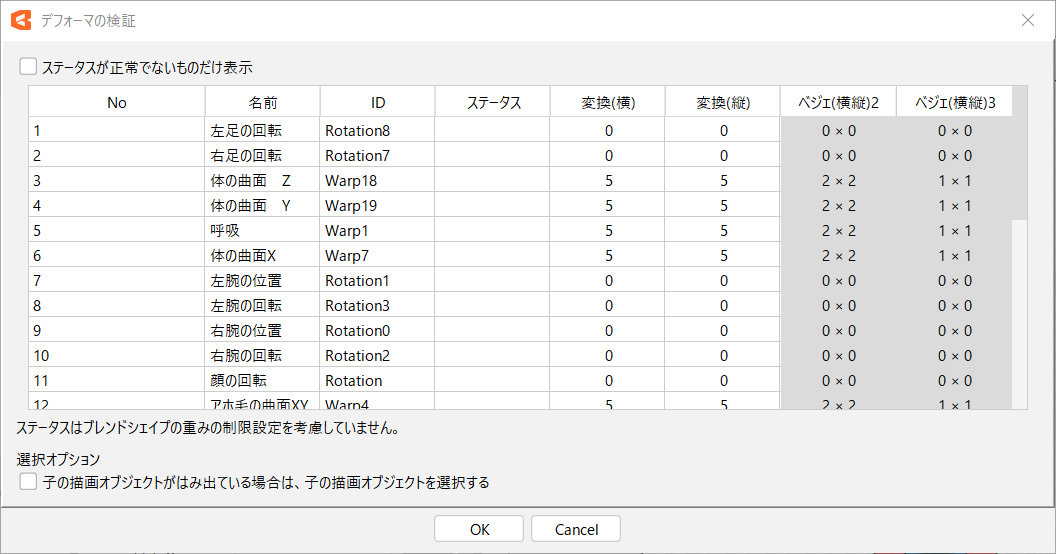

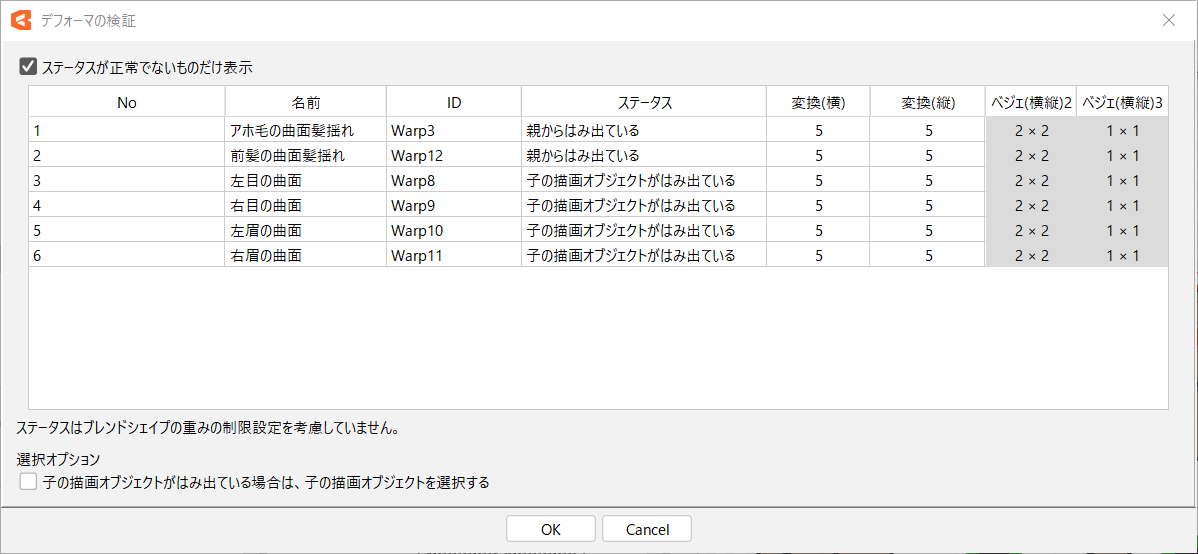

单击[建模]菜单→ [变形器] →[变形器验证]，显示[变形器验证]对话框。

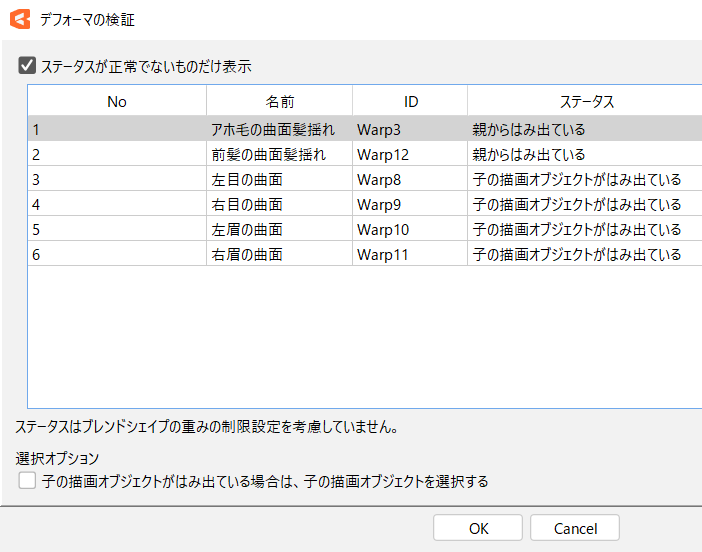

您还可以通过选中左上方的“仅显示不正常状态的物体”来缩小范围。

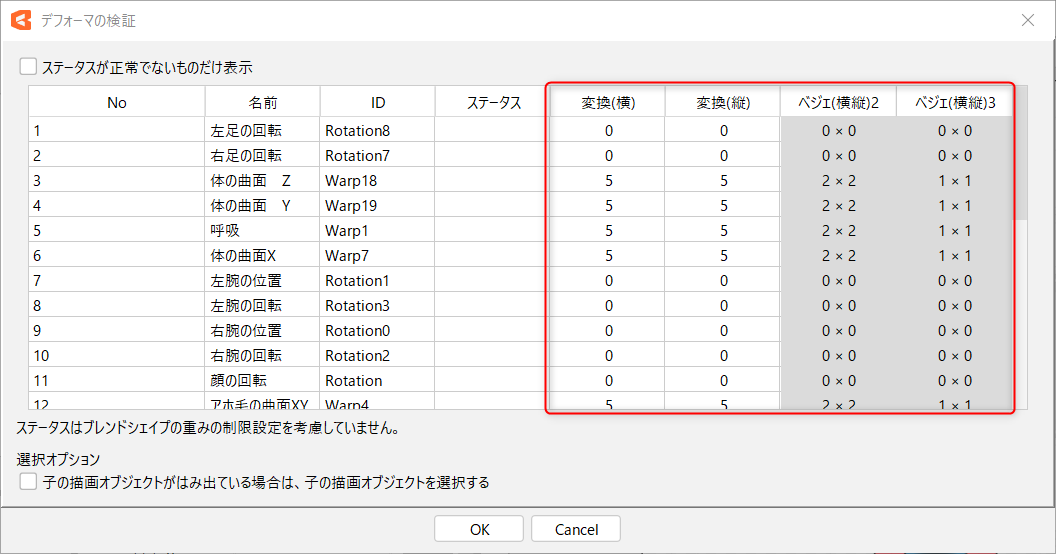

可以确认[转变的分割数：（宽 × 长）]和[贝塞尔的分割数：（宽 × 长）]。

　* 贝塞尔（宽长）2是编辑级别2，贝塞尔（宽长）3是编辑级别3。

此外，如果选择要编辑的变形器后单击[OK]，则会自动选择对象变形器（或多个变形器），搜索更加方便。

　* 您也可以通过双击要编辑的变形器来选择。

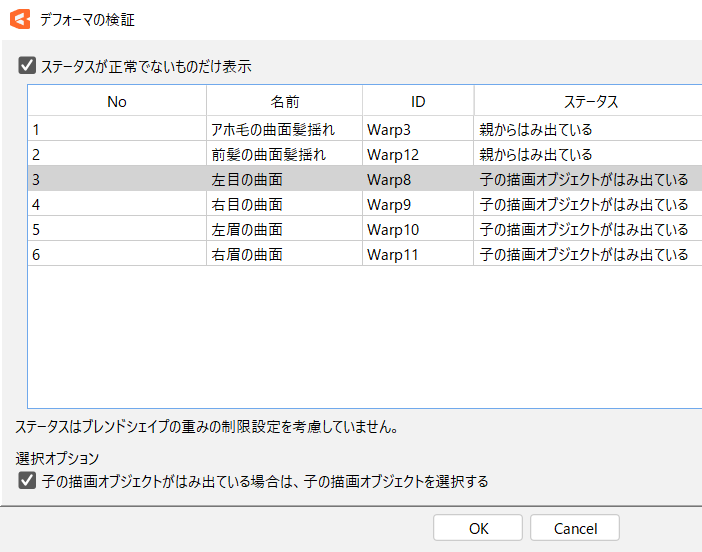

如果勾选“子绘制物件突出时，选择子绘制物件”，则当状态为[子绘制物件突出]时，将自动选择子绘制物件。

选择空变形器的功能

从模型统计对话框中，您可以检测并选择物体未设置为子级的空变形器。

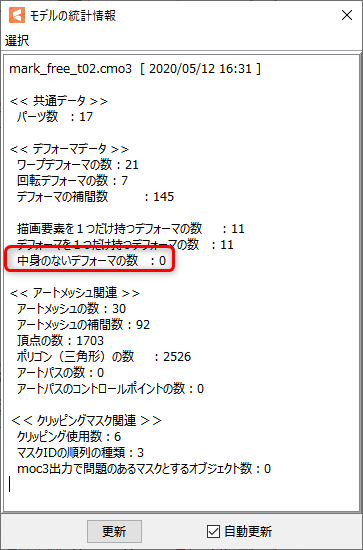

单击[文件]菜单 → [模型统计]，显示[模型统计对话框]。

[空变形器的数量]显示在模型统计中。

点击[选择]菜单 → [选择空变形器]检测对象。

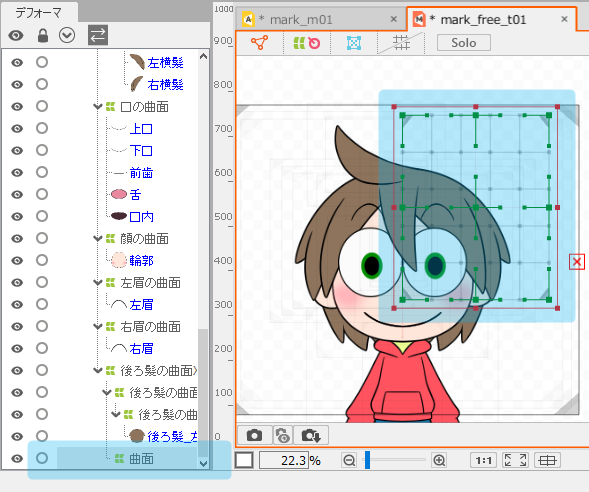

将自动选择一个空变形器。

模型完成后，请删除不必要的变形器。

显示弯曲变形器尺寸重整时的子元素

变更弯曲变形器的大小时，可以显示子元素物体。
打开[显示]菜单 → [显示弯曲变形器尺寸重整时的子元素]。

如果按住Ctrl并变换弯曲变形器，子物体将显示为浅红色。

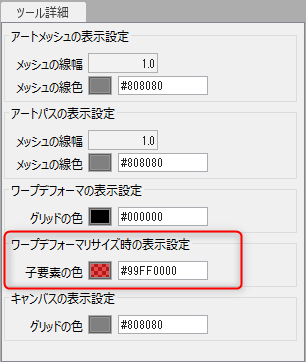

您可以变更弯曲变形器尺寸重整时的子元素的颜色。
打开[文件]菜单 → [环境设置]。
请从[物体样式]中的[尺寸重整时的子元素的颜色]进行设置。
有关环境设置的更多信息，请参考“环境设置”。
