Euclid SDKの使い方

UnityでのEuclid SDKの基本的な使い方を説明します。

下記では一つごとの操作について説明していますが、全体的な流れとしてやることは次の4つだけです。

1.ゲームオブジェクトにEuclidModelコンポーネントを設定する

2.EuclidModelコンポーネントにEuclidモデルを設定する

3.メインカメラにEuclidCameraコンポーネントを設定する

4.EuclidCameraコンポーネントに(項目1で設定した)ゲームオブジェクトを設定する



※Unityではオブジェクトに「コンポーネント」を設定して機能を追加していきます。

コンポーネントの一種として「スクリプト」があり、今回は「EuclidModel」と「EuclidCamera」というスクリプトファイルを扱います。



1.Unityで新しくプロジェクトを作成します

Unityを起動して「New」を押下します。



2.プロジェクト名と保存ディレクトリを入力します

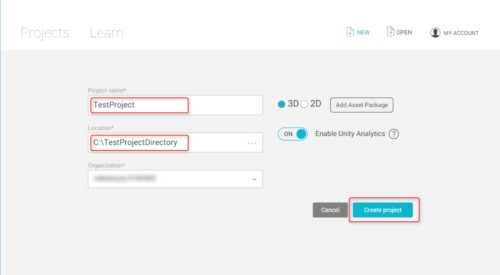

プロジェクト名と保存ディレクトリを入力し、「Create project」を押下します。



3.プロジェクトウィンドウにEuclid SDKをドラッグアンドロップします

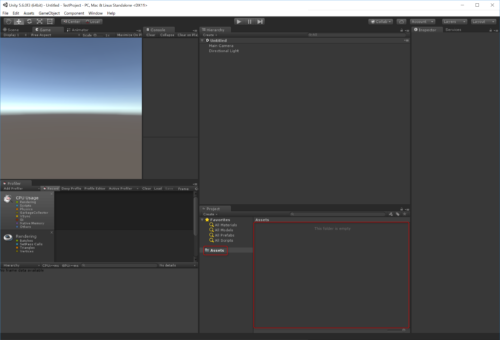

プロジェクトウィンドウにEuclid SDKをフォルダごとドラッグアンドドロップします。

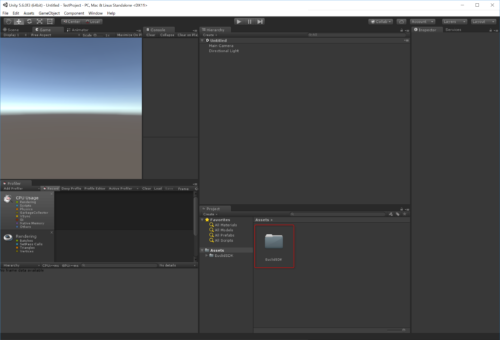

Assets下にEusclid SDKが配置されたことを確認します。



4.空のゲームオブジェクトを作成する

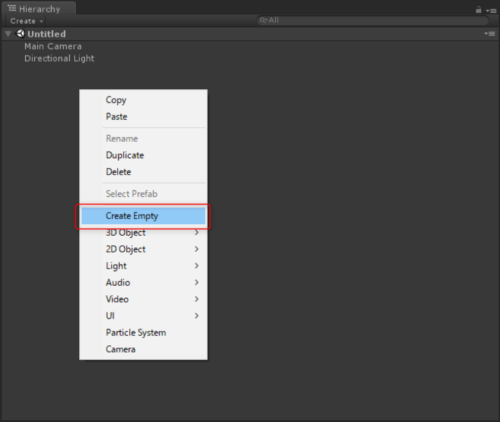

ヒエラルキーウィンドウ上で右クリックし、「Create Empty」を選択してください。

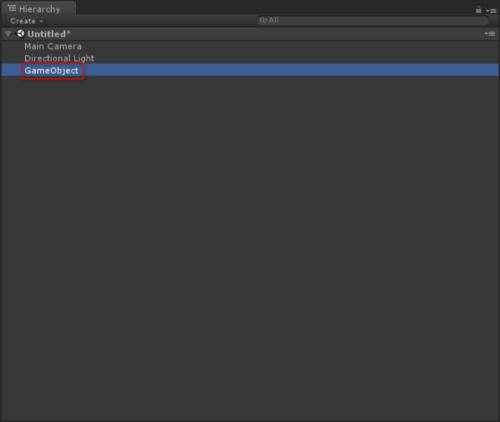

GameObjectが作成されたことを確認します。



5.GameObjectにEuclidModelコンポーネントを設定する

プロジェクトウィンドウのEuclid SDKフォルダを選択して、「EuclidModel」ファイルを表示します。

次に、ヒエラルキーウィンドウのGameObjectを選択します。

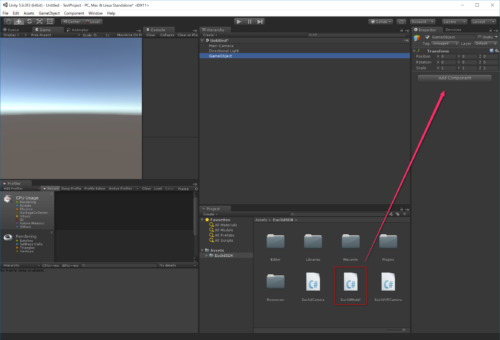

インスペクターウィンドウにGameObejctの情報が表示されるので、プロジェクトウィンドウのEuclidModelファイルをドラッグアンドロップします。

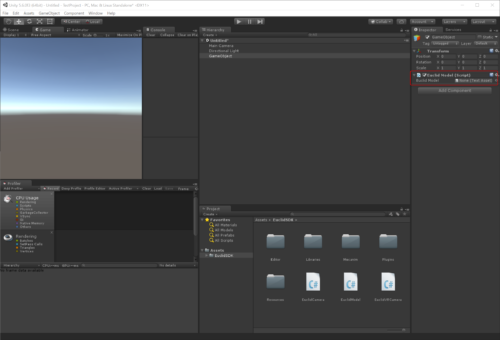

GameObjectにEuclidModelコンポーネントが設定されたことを確認します。



6.EuclidModelコンポーネントにEuclidモデルを設定する

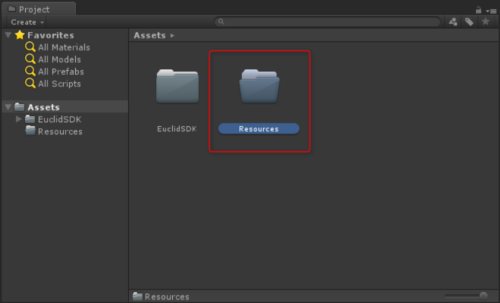

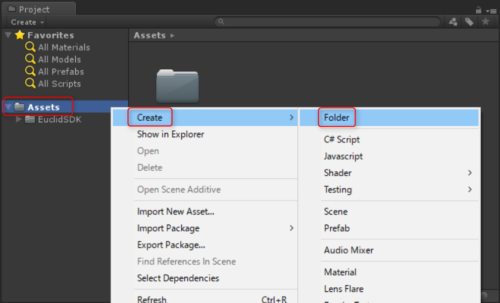

プロジェクトウィンドウでAssetsを右クリックし、「Create」から「Folder」を選択してフォルダーを作成します。



※画像中はResourcesフォルダを作成していますが、必ずしもResourcesフォルダでならないわけではありません。

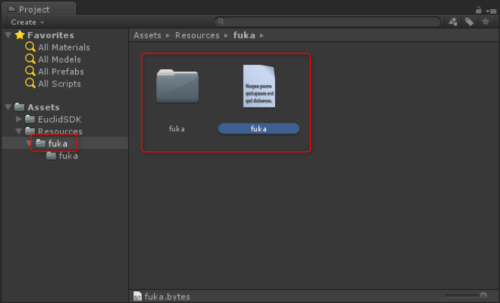

作成したフォルダ内にEuclidモデルと、テクスチャのフォルダをドラッグアンドドロップします。

※あらかじめEuclidモデルの拡張子を「.moe」から「.bytes」に変更してください。

※Euclidモデルとテクスチャのフォルダ名は同じにしてください。

こうすることでEuclid SDKが自動的にテクスチャを検索することができます。

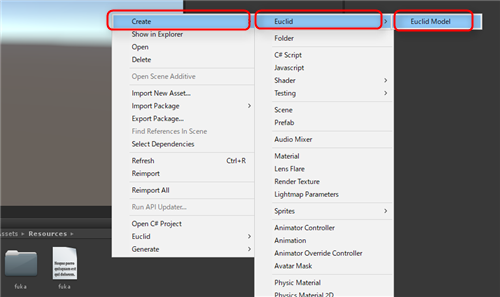

プロジェクトウィンドウで右クリックをし、「Create」から「Euclid」、「Euclid Model」を選択します。

アセットが作成されるので、モデル名と同じなどわかりやすい名前をつけます。



インスペクターウィンドウにさきほど作成したEuclidアセットを表示した状態にします。

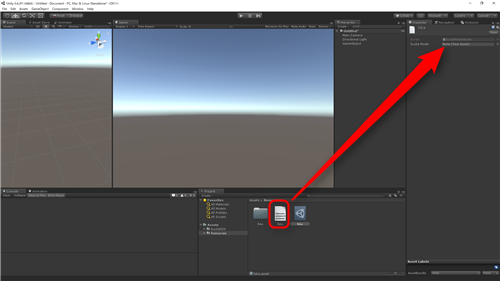

プロジェクトウィンドウのEuclidモデル(.bytesの拡張子を持ったファイル)を、アセットの「Euclid Model」にドラッグアンドドロップします。



インスペクターウィンドウにさきほど設定したEuclidModelのコンポーネントを表示した状態にします。

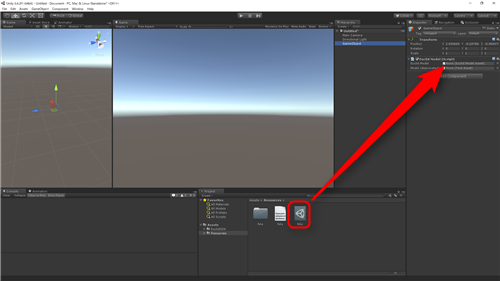

プロジェクトウィンドウのEuclidアセットを、EuclidModelコンポーネントの「EuclidModel」にドラッグアンドドロップします。



EuclidModelコンポーネントにEuclidモデルが設定されたことを確認します。



7.カメラにEuclidCameraコンポーネントを設定する

プロジェクトウィンドウのEuclid SDKフォルダを選択して、「EuclidCamera」ファイルを表示します。

次に、ヒエラルキーウィンドウのMainCameraを選択します。

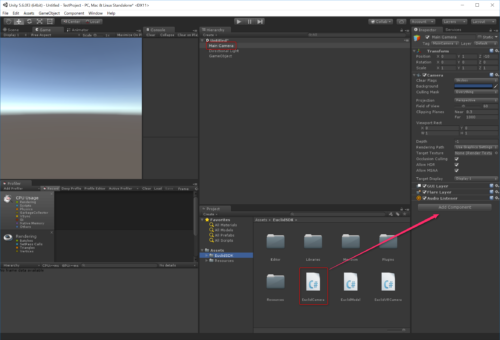

インスペクターウィンドウにMainCameraの情報が表示されるので、プロジェクトウィンドウのEuclidCameraファイルをドラッグアンドロップします。



※VRアプリケーションを開発する場合はEuclidCameraではなくEuclidVRCameraを使用してください



MainCameraにEuclidCameraコンポーネントが設定されたことを確認します。



8.EuclidCameraコンポーネントにEuclidモデルのオブジェクトを設定する

ヒエラルキーウィンドウのMainCameraを選択し、インスペクターウィンドウにEuclidCameraの情報を表示しておきます。

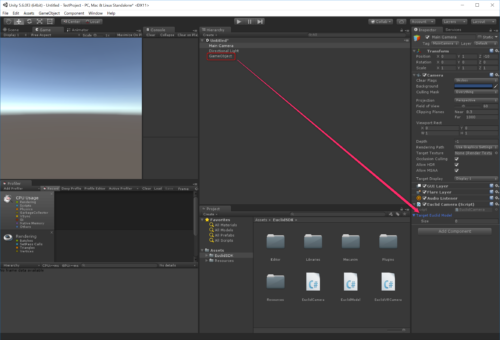

ヒエラルキーウィンドウのGameObjectをEuclidCameraの「Target Euclid Model」にドラッグアンドドロップします。



EuclidCameraのターゲットにGameObjectが設定されたことを確認します。



※MainCameraの「Transform」にある「Position」はXとYを「0」、Zを「-1」に指定してください。



9.実行する

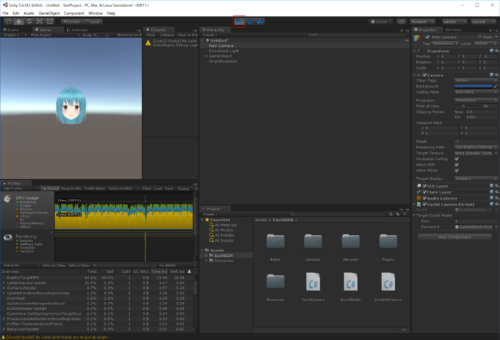

ツールバーの再生ボタンを押下すると、シーンが実行され、Euclidモデルが表示されます。



※「[Live2D Euclid] No valid joint found, try to put at origin.」という警告が表示されますが、

これは胴体の3Dモデルを設定していないためで、今回は無視して問題ありません。
